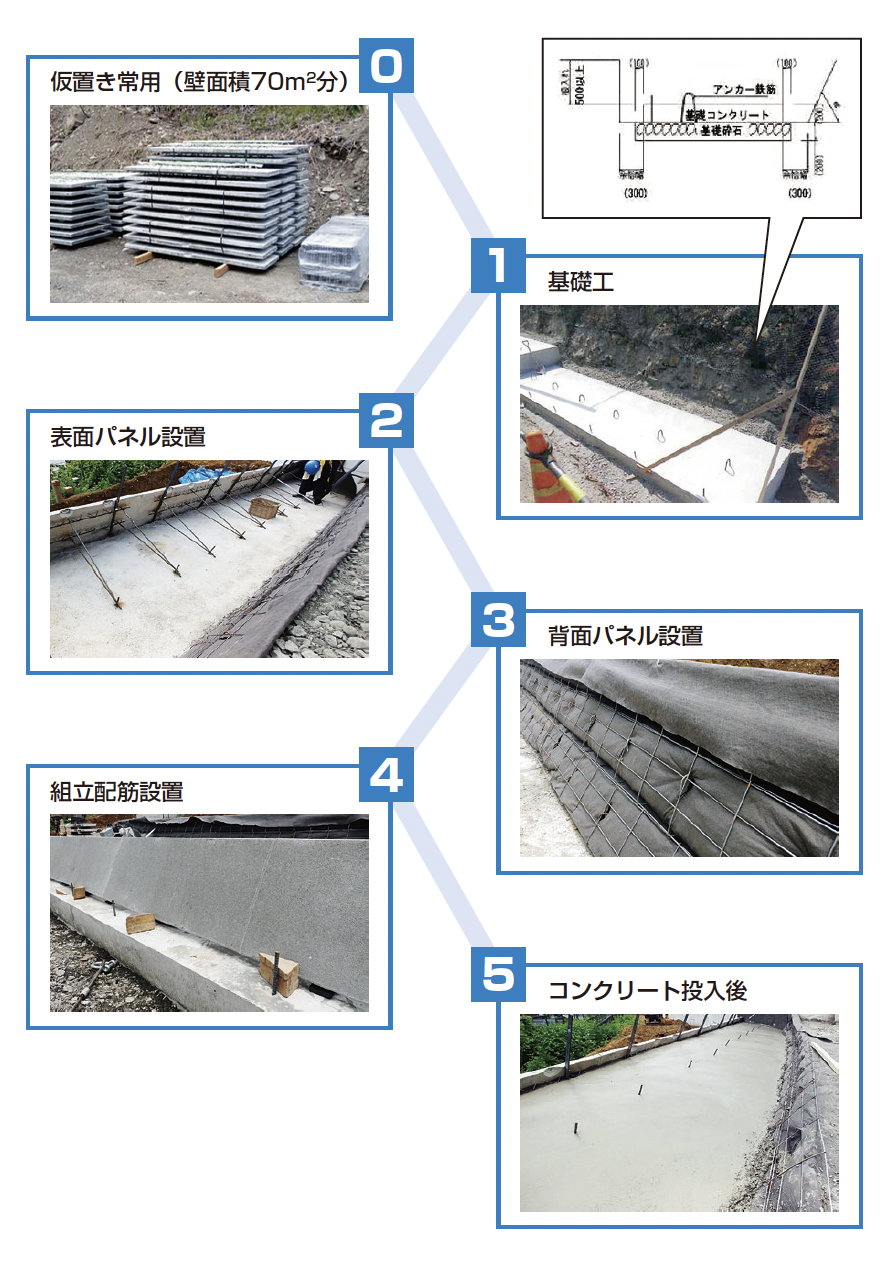

❶ 高い施工性

部材がかさばらず軽量な為、施工に大型クレーンが不要です。

また、搬入や置き場の確保が容易です。屈曲部やＲ部の施工も製品で対応できます。

脱型の必要がありません。

❷ 高い経済性

現場条件に適した経済的な設計が出来ます。控え長と壁面勾配は自由に選択可能です。

また、最下段のパネル高さを変化させ、縦断勾配に合わせて最小根入れにできる計画が可能です。

❸ 高い安全性

縦貫鉄筋を利用することで手摺取り付けが可能です。より安全に、かつ足場費の削減ができます。

❹ 高い品質

パネルの裏面に養生鉄筋がセットされているため、胴込めコンクリートと一体化すると共に打設時の打継ぎを適切に処置します。

❺ 豊かな景観性

環境や景観に配慮した表面パネルのかすみ仕様は「美しい山河を守る災害復旧基本方針」に準拠し明度6以下となっています。

🔳設計条件（例）



●土圧

試行くさび法による土圧

●地表面載荷重

自動車荷重 ｑ＝10.0（kN/㎡）

●衝突荷重

荷重 P=30.0（kN）

輪荷重 W=25.0（kN）

防護柵形式たわみ性防護

1ブロック長 LB＝10.000（m）

●擁壁背面の裏込め土

せん断抵抗角 Φ＝30.00（°）

単位体積重量 γｓ＝19.0（kN/㎥）

●支持地盤の定数

擁壁底版と基礎地盤の間の摩擦係数

μ=0.600

擁壁底版と基礎地盤の間の粘着力

C=0.0（kN/㎡）

許容支持力度

常時 qa＝300（kN/㎡）

衝突荷重時 qa＝450（kN/㎡）

●安定条件

（1）滑動に対する検討

滑動安全率 Fs≧1.50（1.20）

（2）転倒に対する検討

合力作用位置 ｄ＞1/2 B（1/3）

（3）支持に対する検討

最大地盤反力度 qmax≦qa（kN/㎡）

※（　）は地震時、衝突荷重

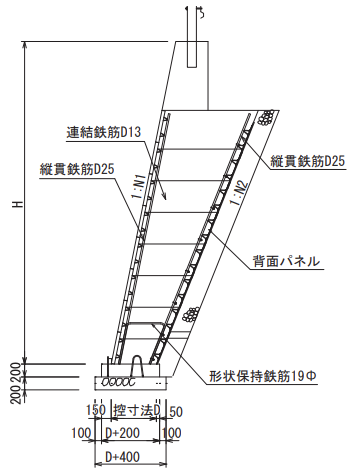

● 施工断面図（例）

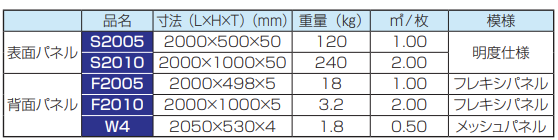

● 形状

➊S2005（表面パネル／120㎏）

➋F2005（背面パネル／18㎏）

➌W4（表面パネル／1.8㎏）

S2010、F2010最下段パネル斜切り加工用

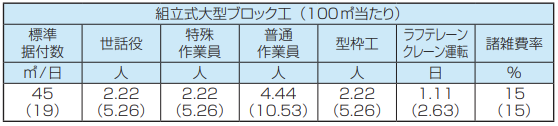

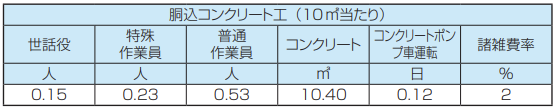

※ 曲線部等で調整が必要な部分は（　）内数値を使用するものとする。
